ชื่อแบรนด์: | Upperbond |
เลขรุ่น: | ผู้ผลิต |
ขั้นต่ำ: | 2 ชิ้น |
ราคา: | โปร่ง |
ระยะเวลาการจัดส่ง: | 5-8 วัน |
เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union, MoneyGram, paypal |

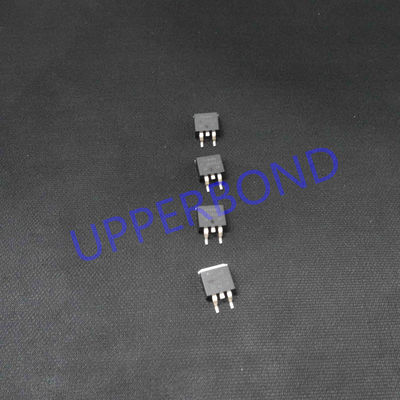

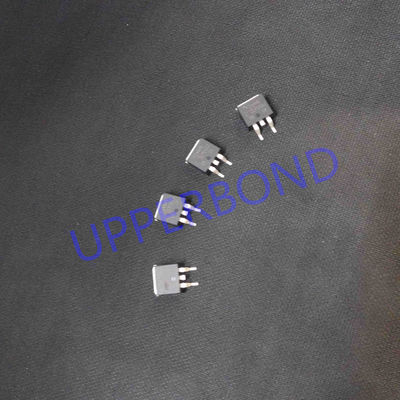

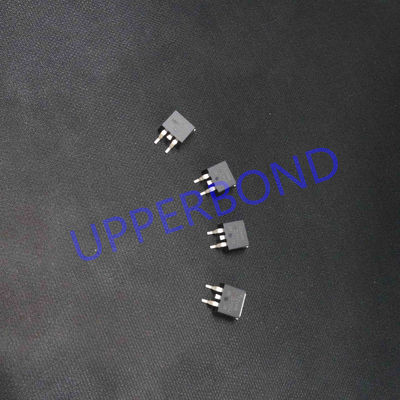

Sasib 3000 Nano พิกัด Kretek เครื่องจักรทรานซิสเตอร์อย่างเต็มที่
ทรานซิสเตอร์เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้ในการขยายหรือเปลี่ยนสัญญาณอิเล็กทรอนิกส์และพลังงานไฟฟ้าทรานซิสเตอร์เป็นหนึ่งในหน่วยการสร้างพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ประกอบด้วยวัสดุเซมิคอนดักเตอร์มักจะมีขั้วอย่างน้อยสามขั้วสำหรับเชื่อมต่อกับวงจรภายนอก
1. การผลิตจำนวนมาก
ในปี 1950 วิศวกรชาวอียิปต์ Mohamed Atalla ได้ตรวจสอบคุณสมบัติพื้นผิวของสารกึ่งตัวนำซิลิกอนที่ Bell Labs ซึ่งเขาได้เสนอวิธีการใหม่ในการผลิตอุปกรณ์เซมิคอนดักเตอร์ โดยเคลือบแผ่นเวเฟอร์ซิลิกอนด้วยชั้นฉนวนของซิลิคอนออกไซด์เพื่อให้ไฟฟ้าสามารถเจาะเข้าไปในตัวนำไฟฟ้าได้อย่างน่าเชื่อถือ ซิลิกอนด้านล่าง เอาชนะสถานะพื้นผิวที่ป้องกันไม่ให้ไฟฟ้าไปถึงชั้นเซมิคอนดักเตอร์สิ่งนี้เรียกว่าการเคลือบผิวพื้นผิว ซึ่งเป็นวิธีการที่มีความสำคัญต่ออุตสาหกรรมเซมิคอนดักเตอร์ ซึ่งทำให้สามารถผลิตวงจรรวมซิลิคอนในปริมาณมากได้ในเวลาต่อมา
2. MOSFET
ทรานซิสเตอร์สนามเอฟเฟกต์ของโลหะออกไซด์–เซมิคอนดักเตอร์ (MOSFET) หรือที่เรียกว่าทรานซิสเตอร์ MOS ถูกคิดค้นโดย Mohamed Atalla และ Dawon Kahng ในปี 1959 MOSFET เป็นทรานซิสเตอร์ขนาดเล็กอย่างแท้จริงตัวแรกที่สามารถย่อขนาดและผลิตเป็นจำนวนมากสำหรับ ใช้งานได้หลากหลายด้วยความสามารถในการปรับขยายได้สูงและสิ้นเปลืองพลังงานน้อยกว่ามากและมีความหนาแน่นสูงกว่าทรานซิสเตอร์แบบชุมทางสองขั้ว MOSFET ทำให้สามารถสร้างวงจรรวมที่มีความหนาแน่นสูงได้ ทำให้สามารถรวมทรานซิสเตอร์มากกว่า 10,000 ตัวในไอซีตัวเดียวได้
3. CMOS
CMOS (MOS เสริม) ถูกคิดค้นโดย Chih-Tang Sah และ Frank Wanlass ที่ Fairchild Semiconductor ในปี 1963 รายงานฉบับแรกของ MOSFET แบบลอยตัวถูกสร้างขึ้นโดย Dawon Kahng และ Simon Sze ในปี 1967 MOSFET แบบสองประตูได้รับการสาธิตครั้งแรกใน 1984 โดยนักวิจัยห้องปฏิบัติการไฟฟ้า Toshihiro Sekigawa และ Yutaka Hayashi
![]() |
